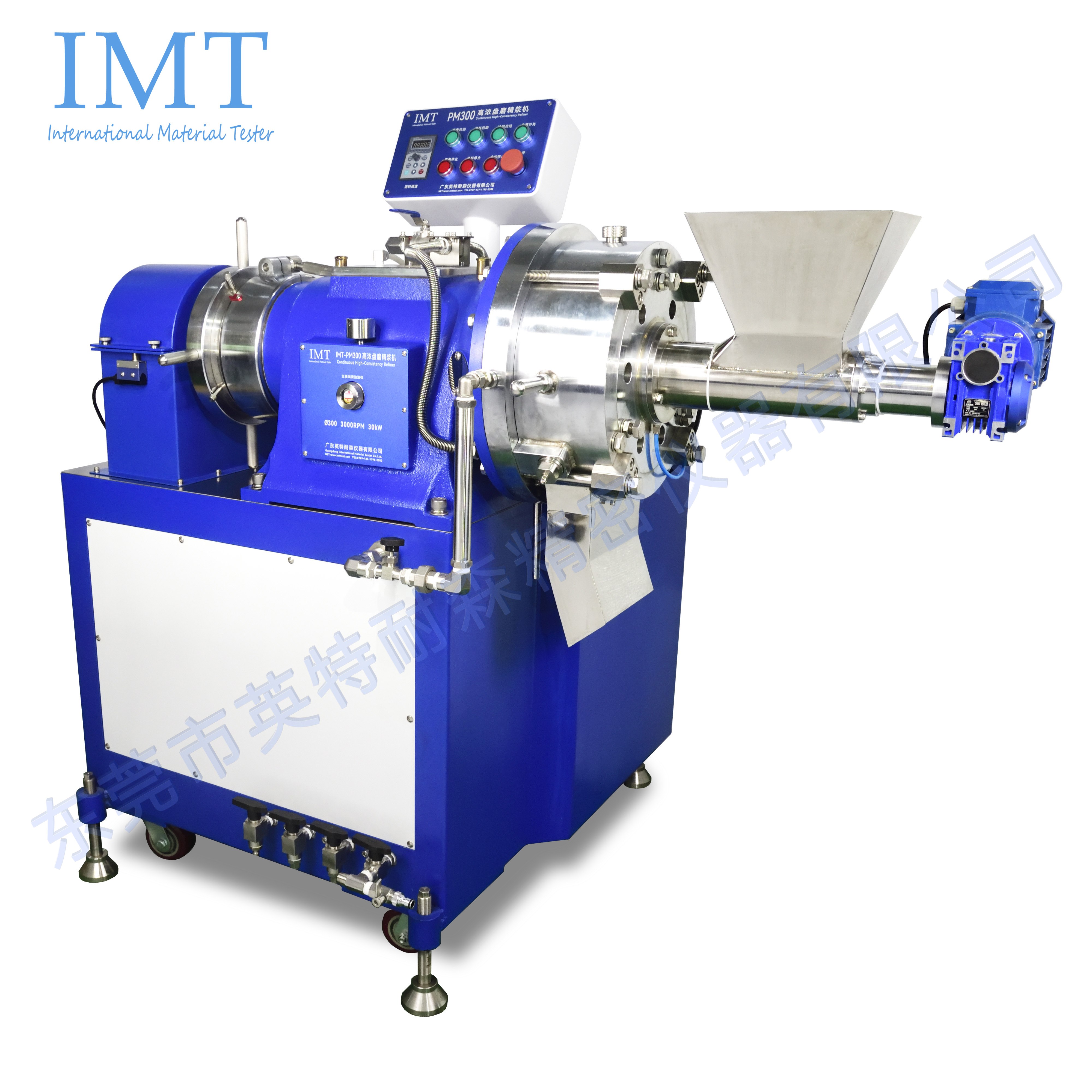

高浓盘磨精浆机
高浓盘磨精浆机
高浓盘磨精浆机

立即获取:仪器报价与仪器资料!

点击查看报价

咨询热线电话: 137-1195-2380

产品介绍/
Product introduction
用途(Application)

 IMT-GNPM01型高浓盘磨精浆机是制浆造纸工业试验和研究领域中使用的最基本的仪器,它可以将木片制成浆料,改善浆料或将木片制成合成纤维,玻璃纤维和碳纤维。在众多领域,用高浓盘磨精浆机可以轻易的将木片转化成纤维和多种细纤维化。高浓盘磨精浆机制浆在国际上普片采用的较为先进的制浆方法。我国造纸行业,近年来从事利用盘磨机进行制浆实验研究工作的企事业部门越来越多。但是至今国内生产实验型盘磨机的企业不多,对制浆实验研究带来不少困难。我们真是为了满足国内制浆实验研究部门的迫切需求出发,研制的新型实验盘磨机,填补了国内空白。本机不仅为制浆造纸业的理想实验设备。而且在冶金、建材、塑胶、食品等行业也广泛用做磨碎实验设备或生产设备。
精浆机技术参数(Parameter)



盘磨部分



 主电机:3相、380V、30KW
 主轴转速:3000r/min
 传动方式:三角胶带、4根、B型、2070mm
 动盘直径:Φ315mm
 磨片直径:Φ300mm
 间隙显示精度: 0.02mm
 外形尺寸:1480×930×1200 mm
 重    量: 1000kg
给料螺旋部分
 型    式:输入螺旋
 螺旋转速:30~300r/min
 螺旋直径:Φ74mm
润滑与供水
 主轴轴承:浸渍润滑
 润 滑 油:32号乙基化机油或25号透明油浸渍润滑
 供水压力:0.2~0.5MPa
 冷却水流量:2L/min
 稀释水流量:3L/min
高浓盘磨精浆机主要参数
工艺范围:低浓(3%)~高浓(30%)
 动盘最大行程: 20mm
 动盘最大推力: 4000N
 两盘平行度: 0.04mm
 动盘断面跳动:≦0.06mm
 动盘径向跳动: ≦0.07mm
 整机振动振幅: ≦0.05mm
 油最高温度: 55℃
主要性能
不仅在3%的低浓下制浆,也可在30%高浓下制浆。
动定两盘磨片平行度的调整结构简单、灵活、可靠。
螺旋给料均匀、连续性好,给料量可随时调整。
外壳端盖采用敞开式,便于更换磨片和清洗磨室。
本机能磨浆的原料品种很多,如木片磨木浆、化学机械浆、半化学浆、高得率亚硫酸盐浆、硫酸盐
木浆、草浆、甘蔗浆、废纸浆、聚乙烯、聚丙酰、丙烯酰、尼龙、玻璃纤维、硬纸板浆等。
结构
本机主要由磨室、机壳、主轴、润滑、冷却及给料螺旋等系统组成。
磨室
磨室是磨盘机的核心部位。浆料均通过磨室得到解离和叩解。磨室由固定外壳、活动端盖、动盘、定盘及平行度调整结构组成。浆料从磨室中心进入,由固定外壳的排浆口排出。
给料螺旋
原料供给采用螺旋给料方式,并以每转输入量小而转数高的方式减少原料输入量的脉冲,保证给料的均匀性。为适应多种原料制浆的需要,螺旋转数在30~300r/min范围内可以调整。
润滑部分
主机是高速运行,负载重,又因磨浆热量的传导致使轴承易发热。为了减少轴承的滚动摩擦,润滑性能,冷却效果,油膜的缓冲性以及维修方便等方面考虑,决定采纳以32号乙基化机油或25号透明油浸渍润滑方式。
冷却水部分
在磨浆过程中产生的热量易于传导至轴,使轴产生微小的线形变形,从而影响两盘之间的间隙,进而影响磨浆质量。为此,本机在轴和机壳设置冷却措施,保持整机的热稳定性,既保证了间隙的稳定,又保证了磨浆质量的稳定。
稀释水部分
浆料在磨浆过程中产生的热量致使浆料损失部分水分,影响排浆,故在动盘的外缘设有三个搅拌叶片,通过搅拌叶片的作用将浆料甩至排浆口。为了防止浆料在排浆口堵塞,在磨室里设置稀释水,使浆料能顺利地排出机外,保证浆料的连续排出。稀释水的需用量,随着磨浆浓度的增大而增加,可通过调节阀任意调到所需水量。
稀释水部分
浆料在磨浆过程中产生的热量致使浆料损失部分水分,影响排浆,故在动盘的外缘设有三个搅拌叶片,通过搅拌叶片的作用将浆料甩至排浆口。为了防止浆料在排浆口堵塞,在磨室里设置稀释水,使浆料能顺利地排出机外,保证浆料的连续排出。稀释水的需用量,随着磨浆浓度的增大而增加,可通过调节阀任意调到所需水量。
传动部分
本机主电机功率为30kw
